Les Rives du Château Croix rouge Française à BLAMONT (54)

Réfection de la Toiture de l’établissement pour enfants ou adolescents polyhandicapés


Maître d’Ouvrage

CMS LES RIVES DU CHÂTEAU

à BLAMONT

Maître d’Oeuvre

A COM’ARCHITECTES

à NANCY

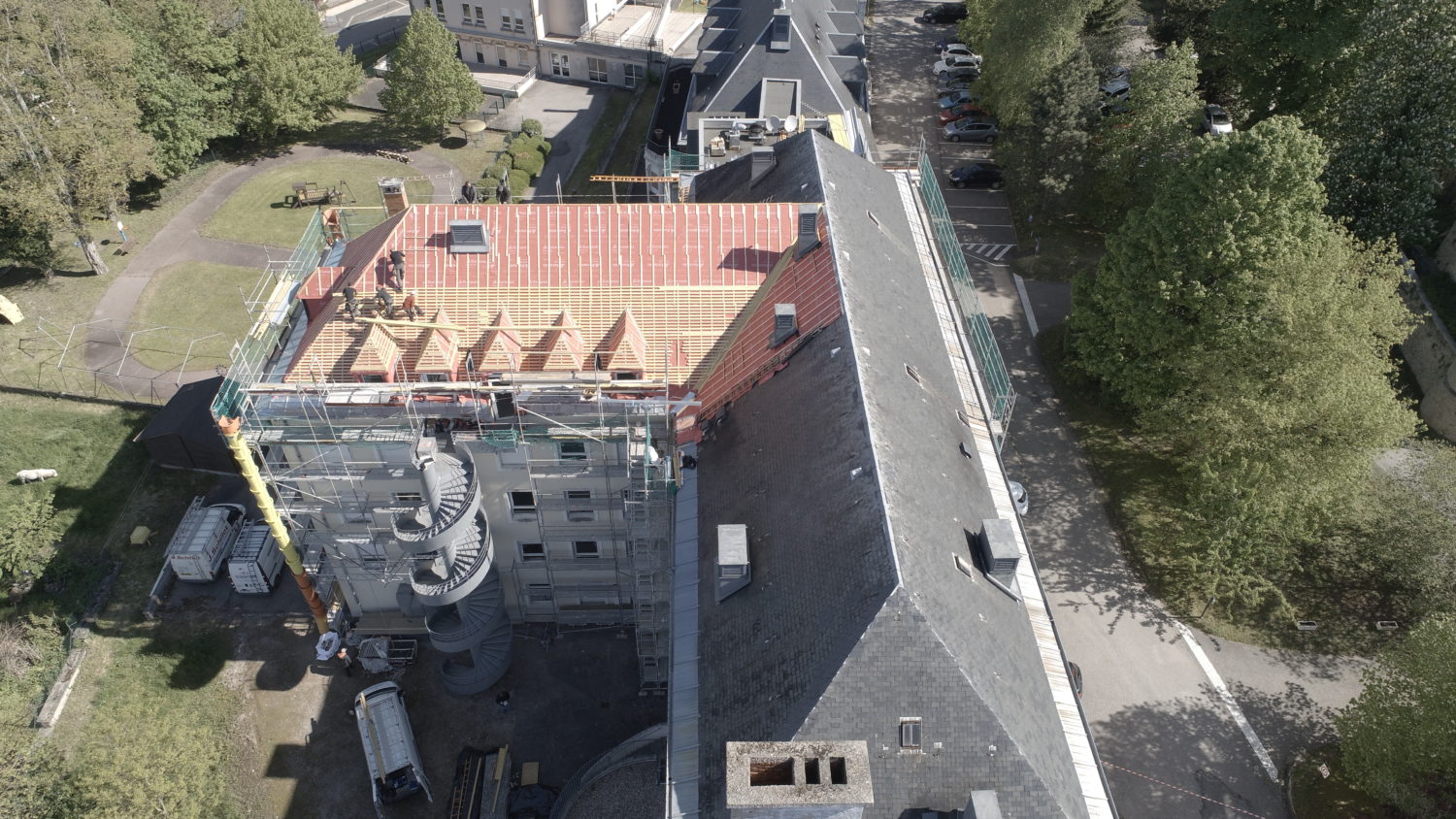

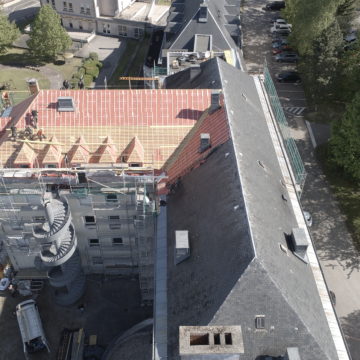

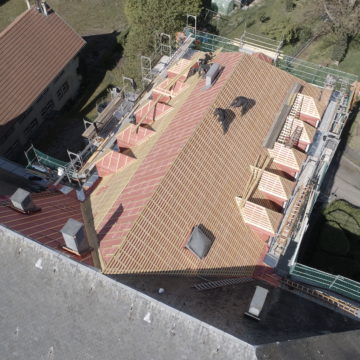

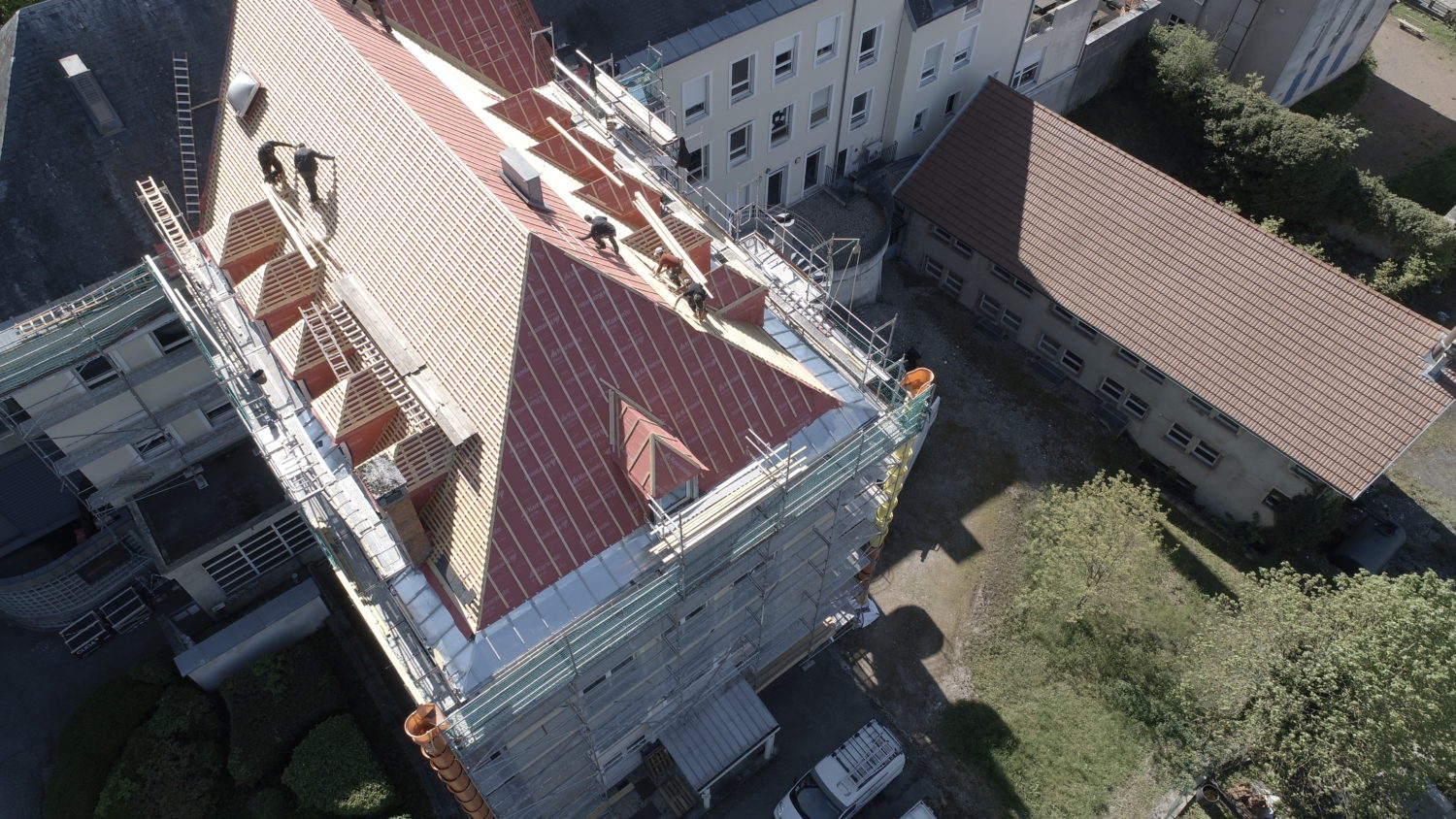

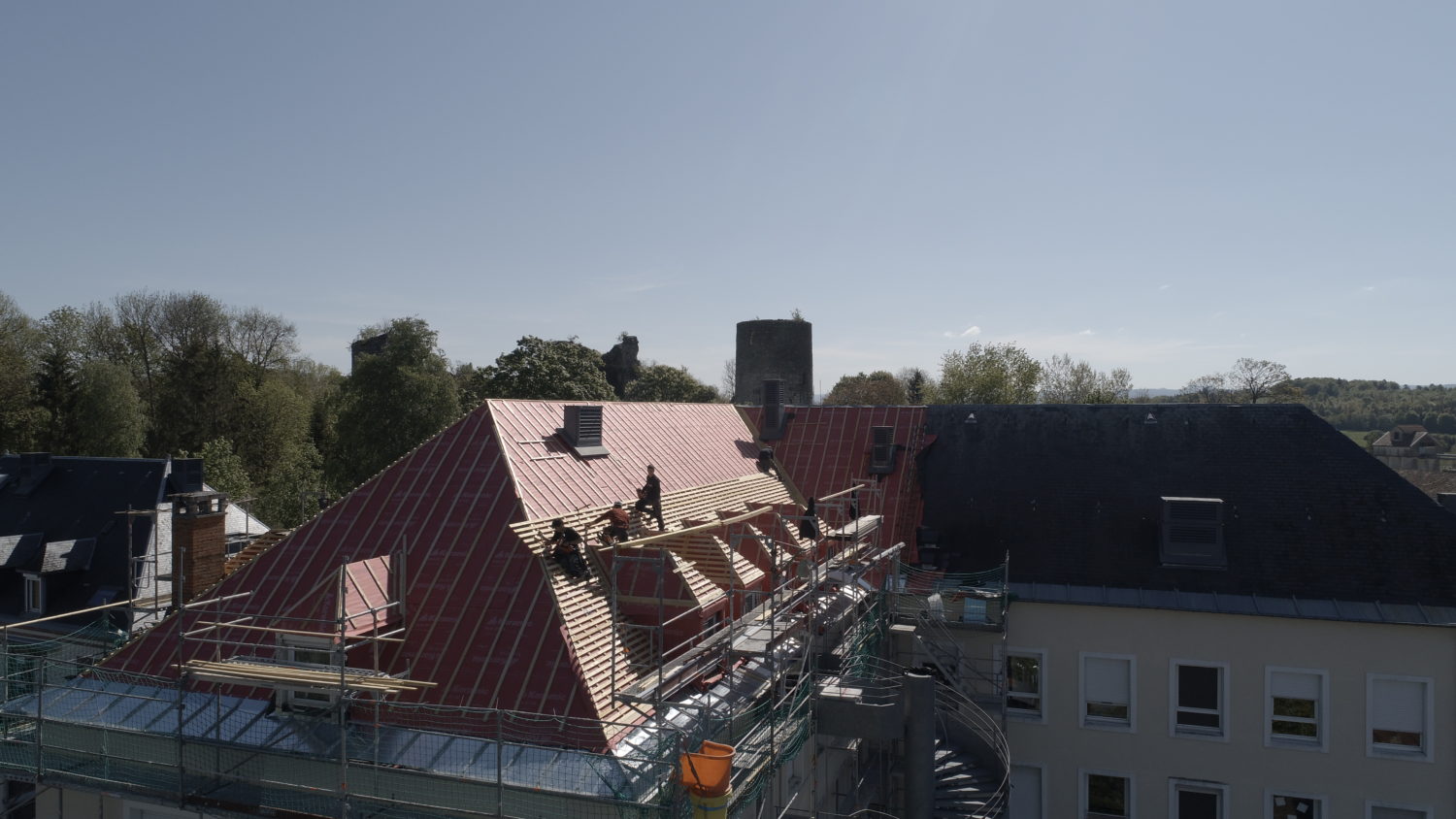

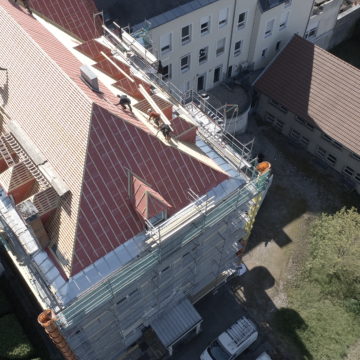

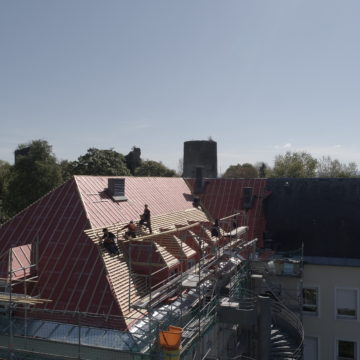

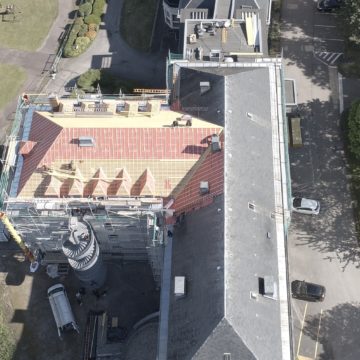

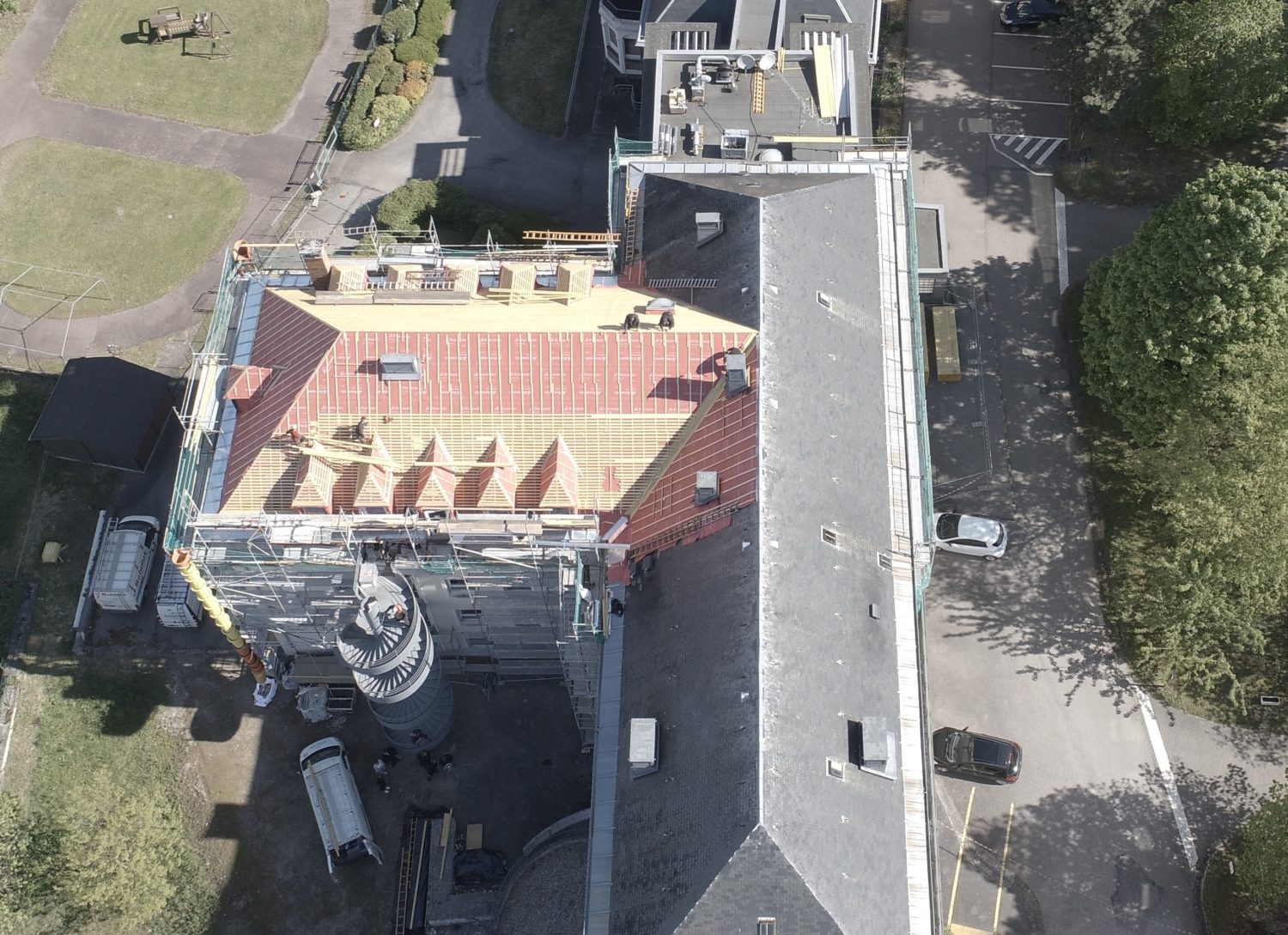

L’opération consiste en une Réfection de la toiture de l’établissement pour enfants ou adolescents
polyhandicapés, Les Rives du Château de la CROIX ROUGE Française situé à BLAMONT (54)

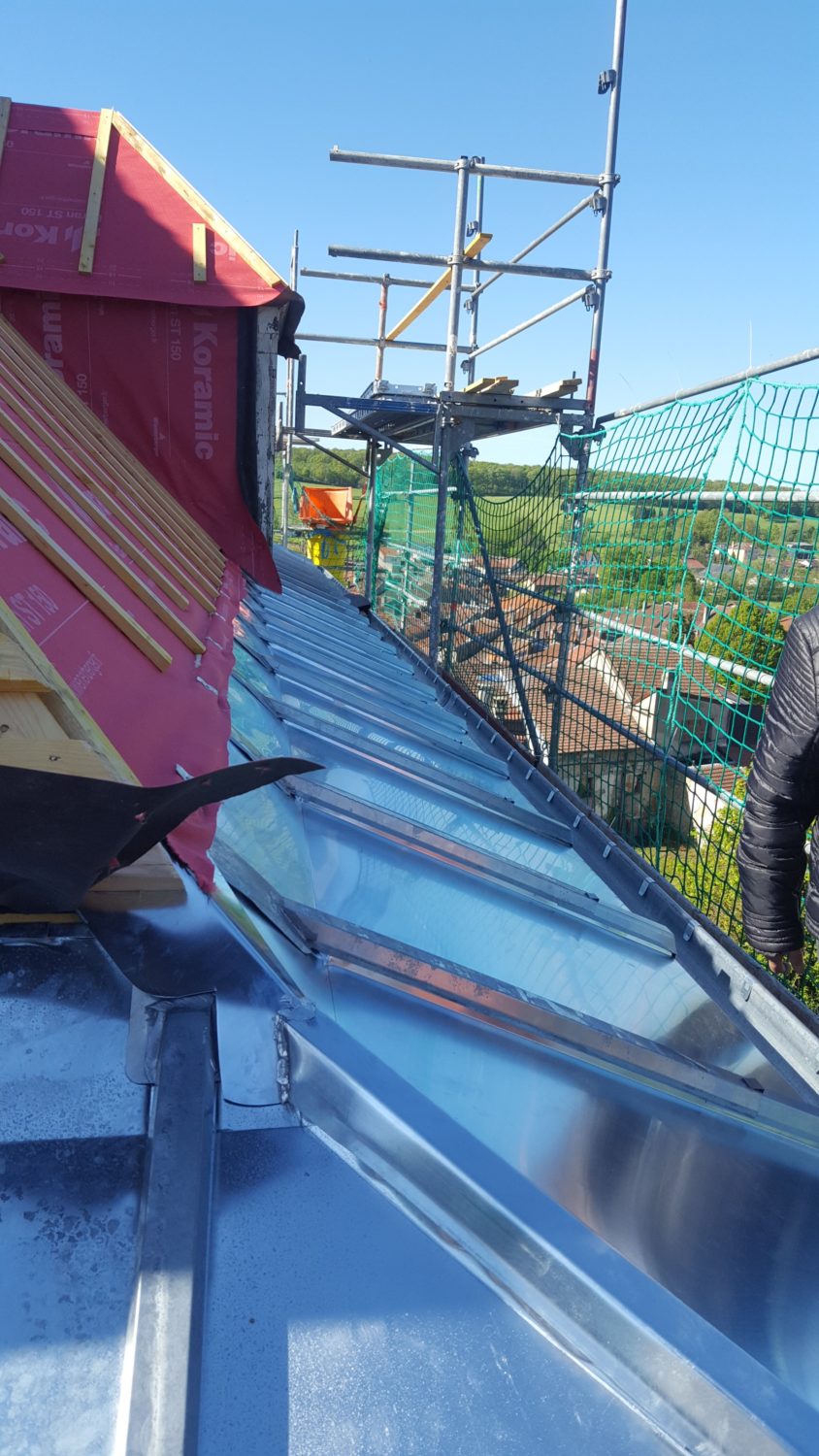

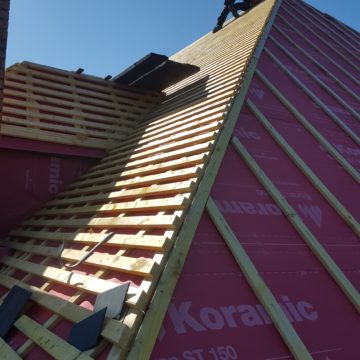

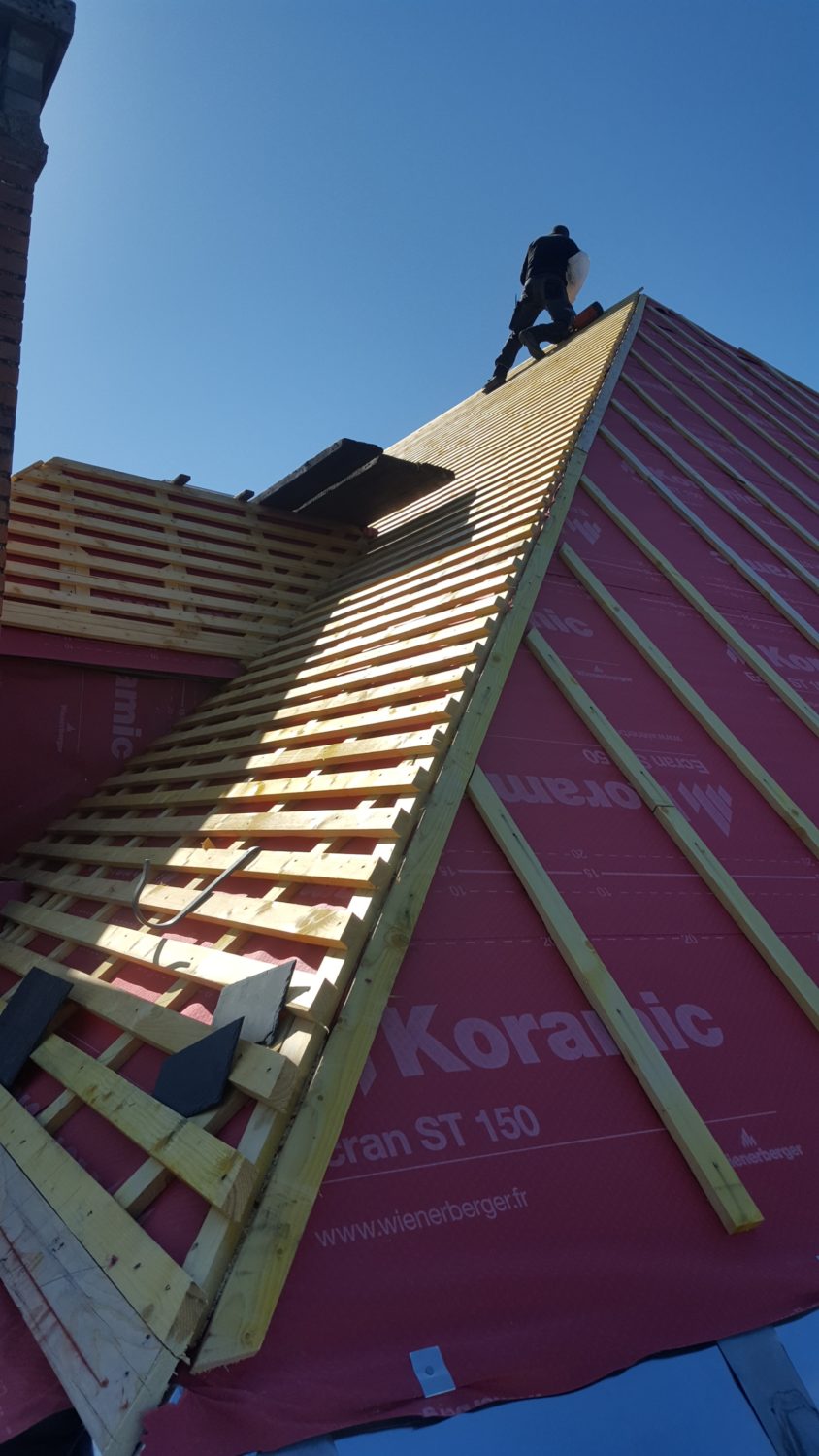

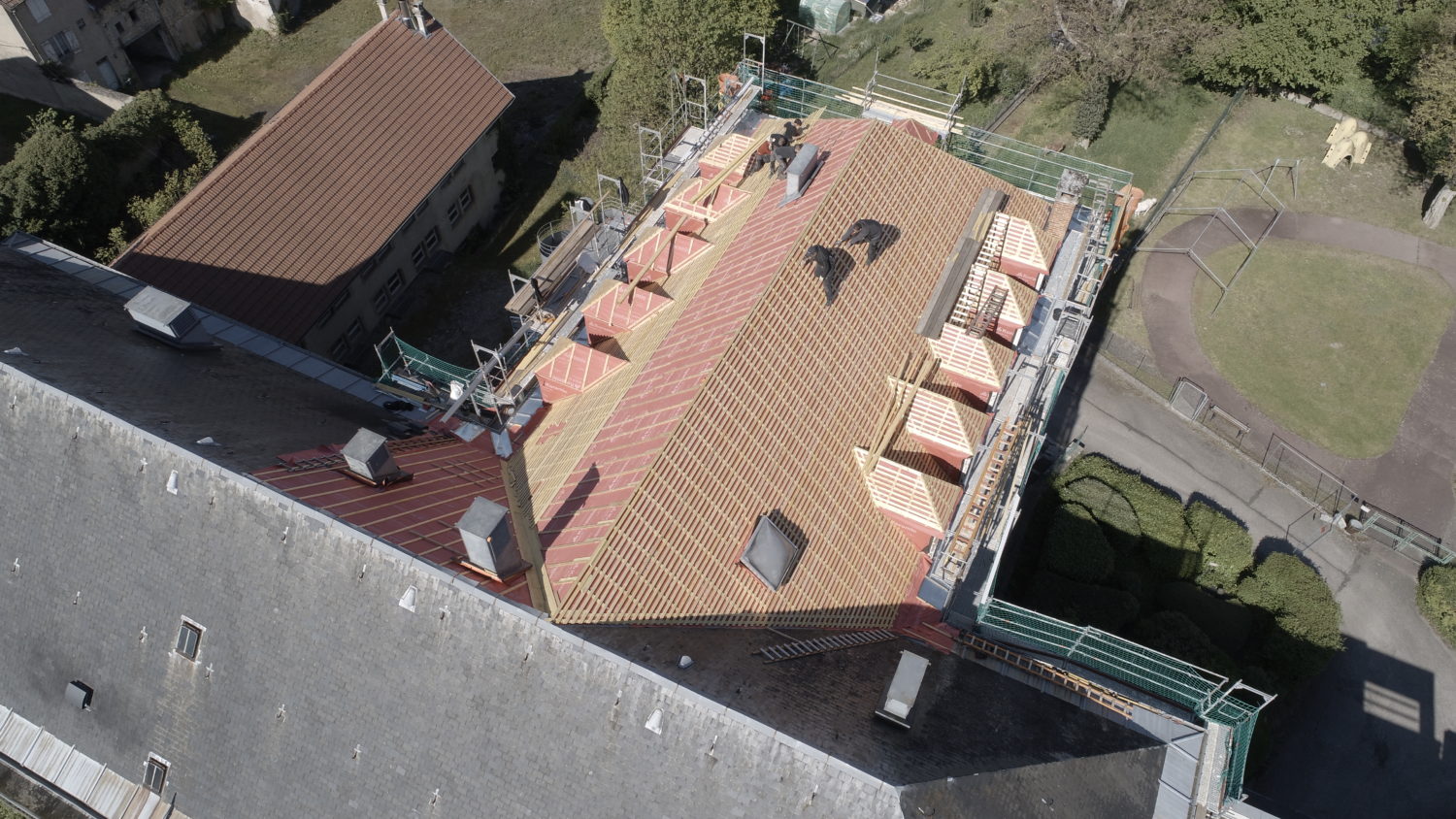

Mise en œuvre d’un écran pare pluie de type KORATECH ST 150 résistance R2 de chez KORAMIC

Ardoise d’Espagne de couleur gris foncé type CUPA 7 épaisseur : 5 mm de chez CUPAPIZARRAS (selon DTU 40.11)

  • Pente 43° (88%) – Région 2
  • Projection horizontale = 5.50 ml
  • Modèle 350 x 220 – recouvrement de 90 mm – crochet inox teinté noir de 100 mm
  • Pureau = 350-90 = 130 mm
    • Partie jouée de lucarne
      • Modèle 300 x 200
      • Recouvrement de 65 mm
      • Crochet inox brillant 17% Ø 2 mm long 70 mm

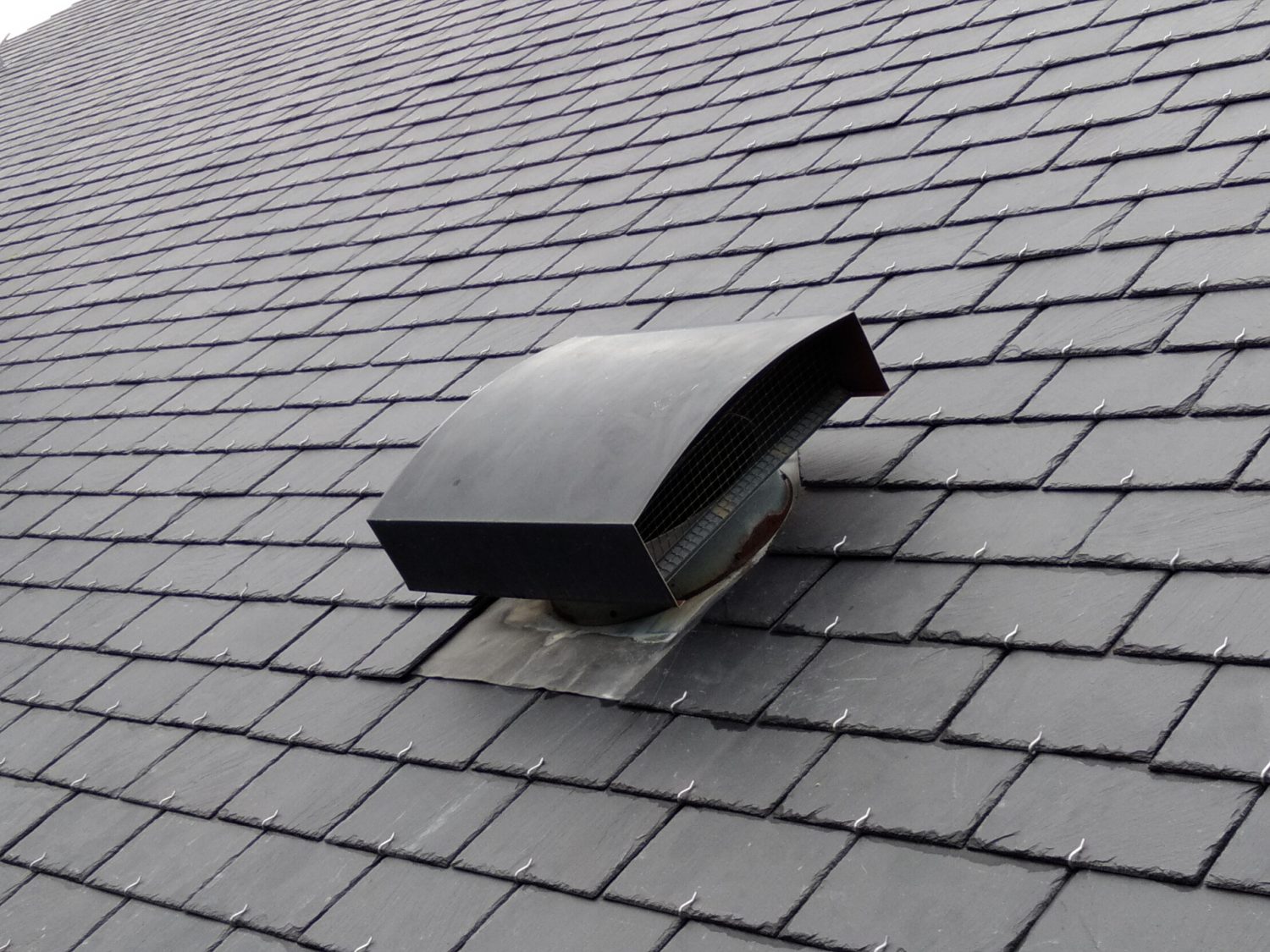

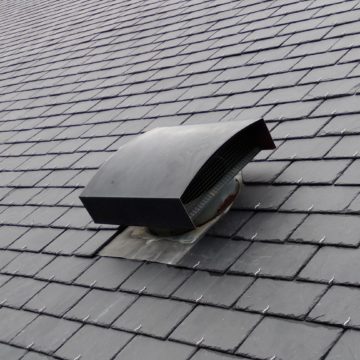

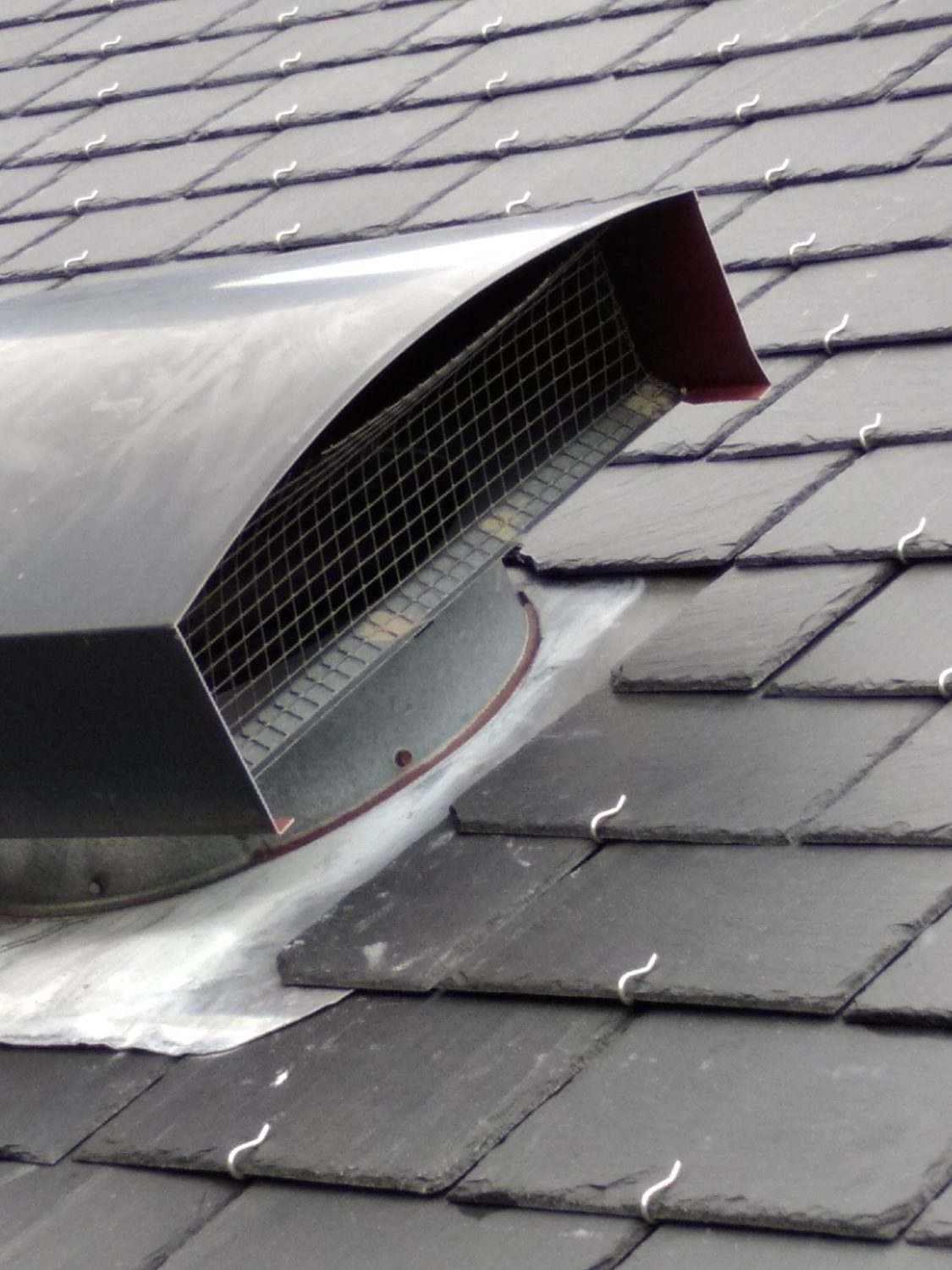

Chatière de ventilation type VMZ Integra 60 cm2 pour ventilation des combles de chez VM ZINC

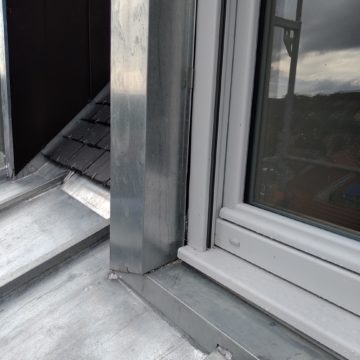

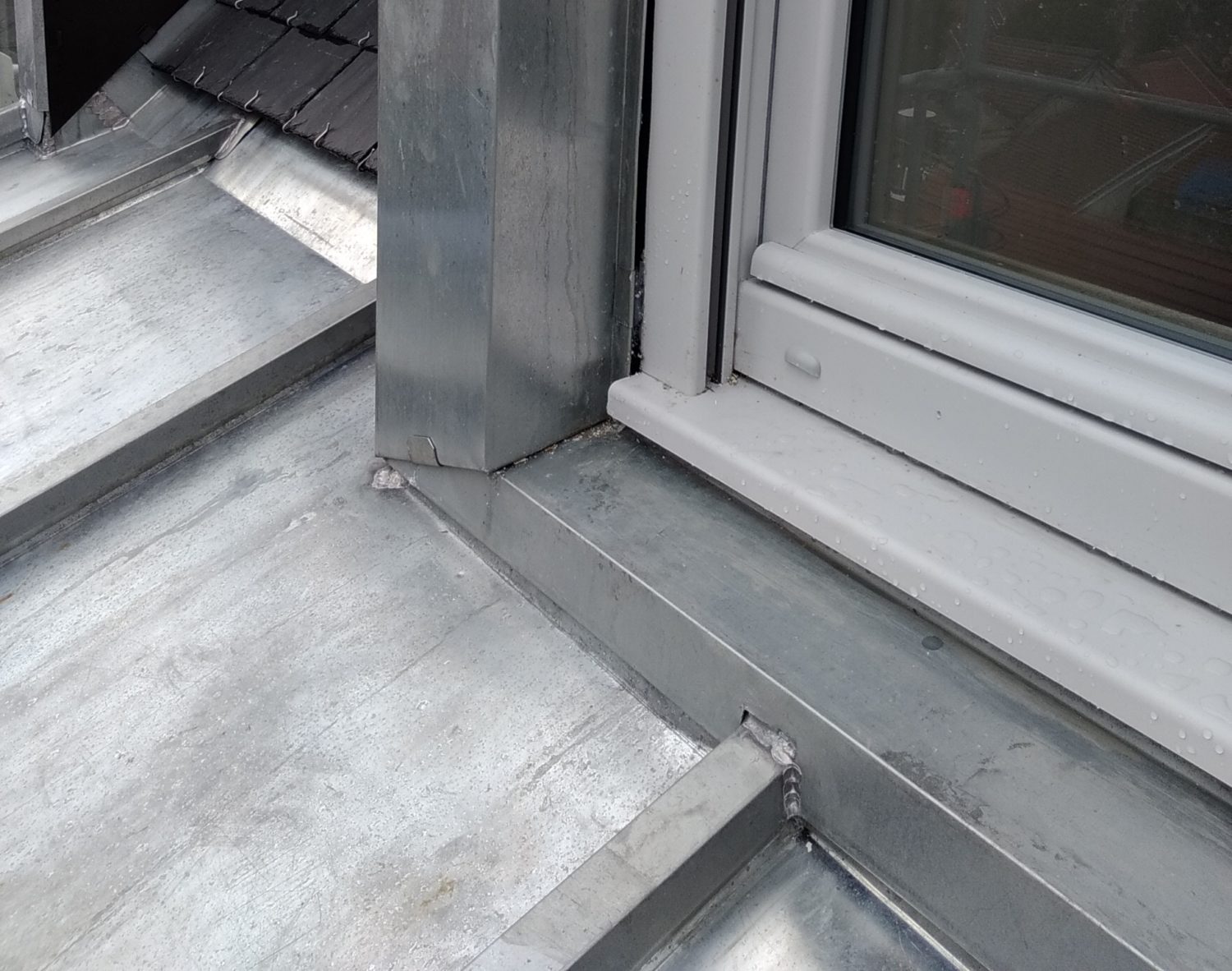

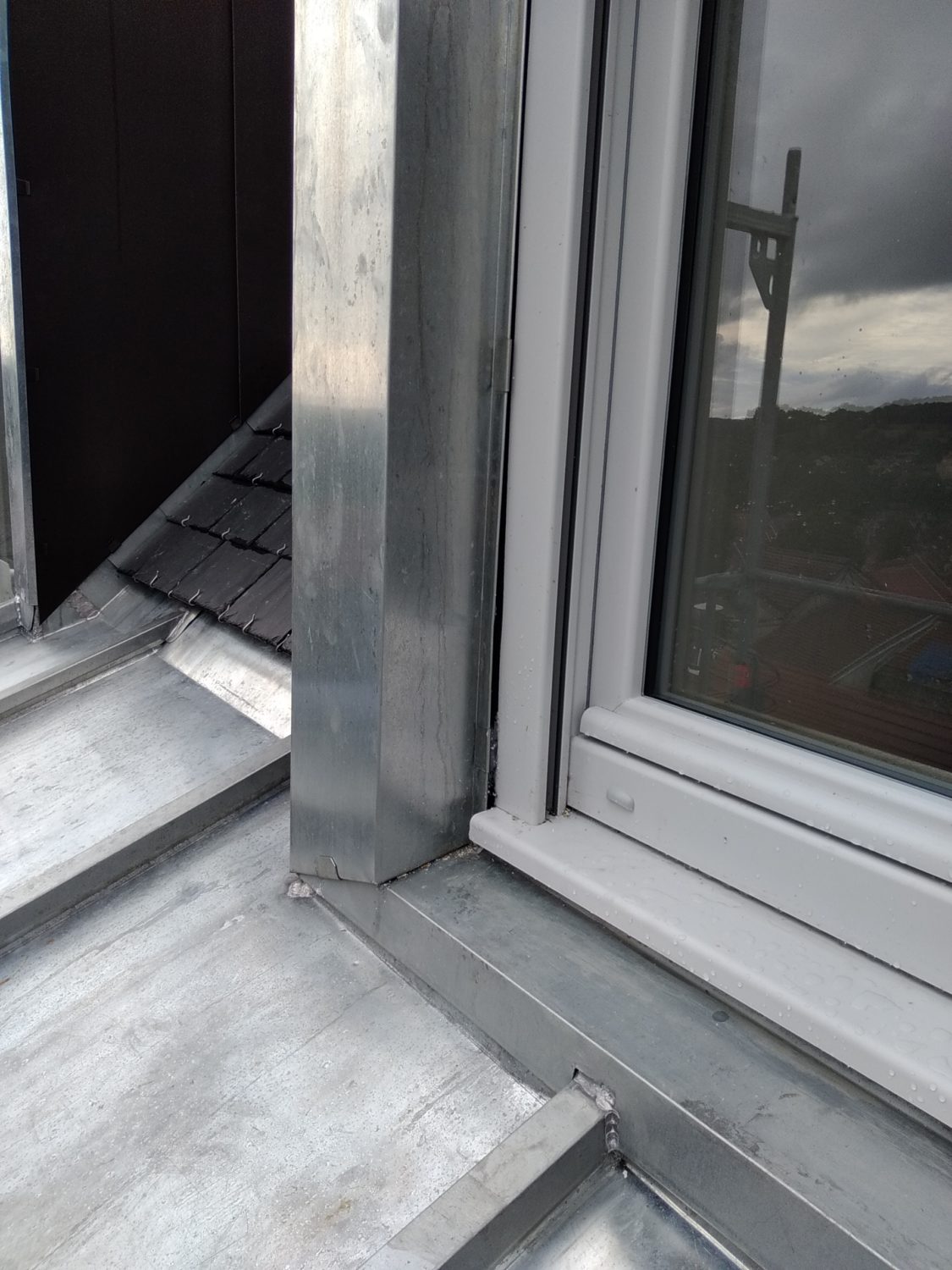

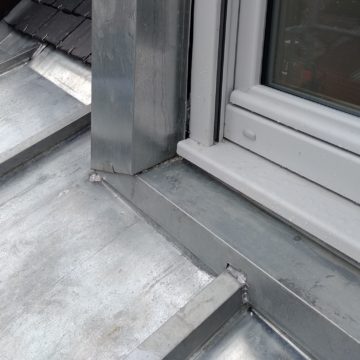

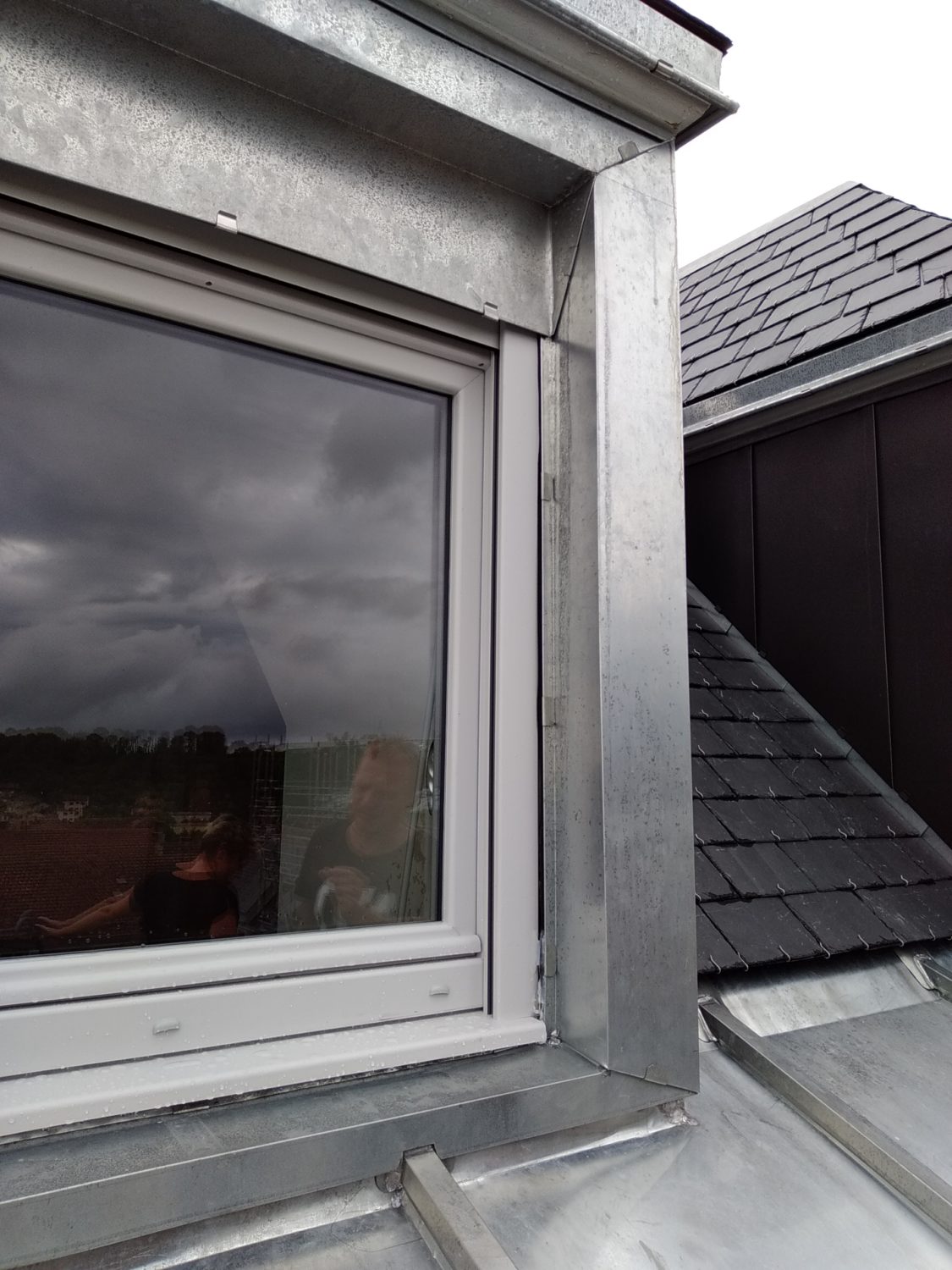

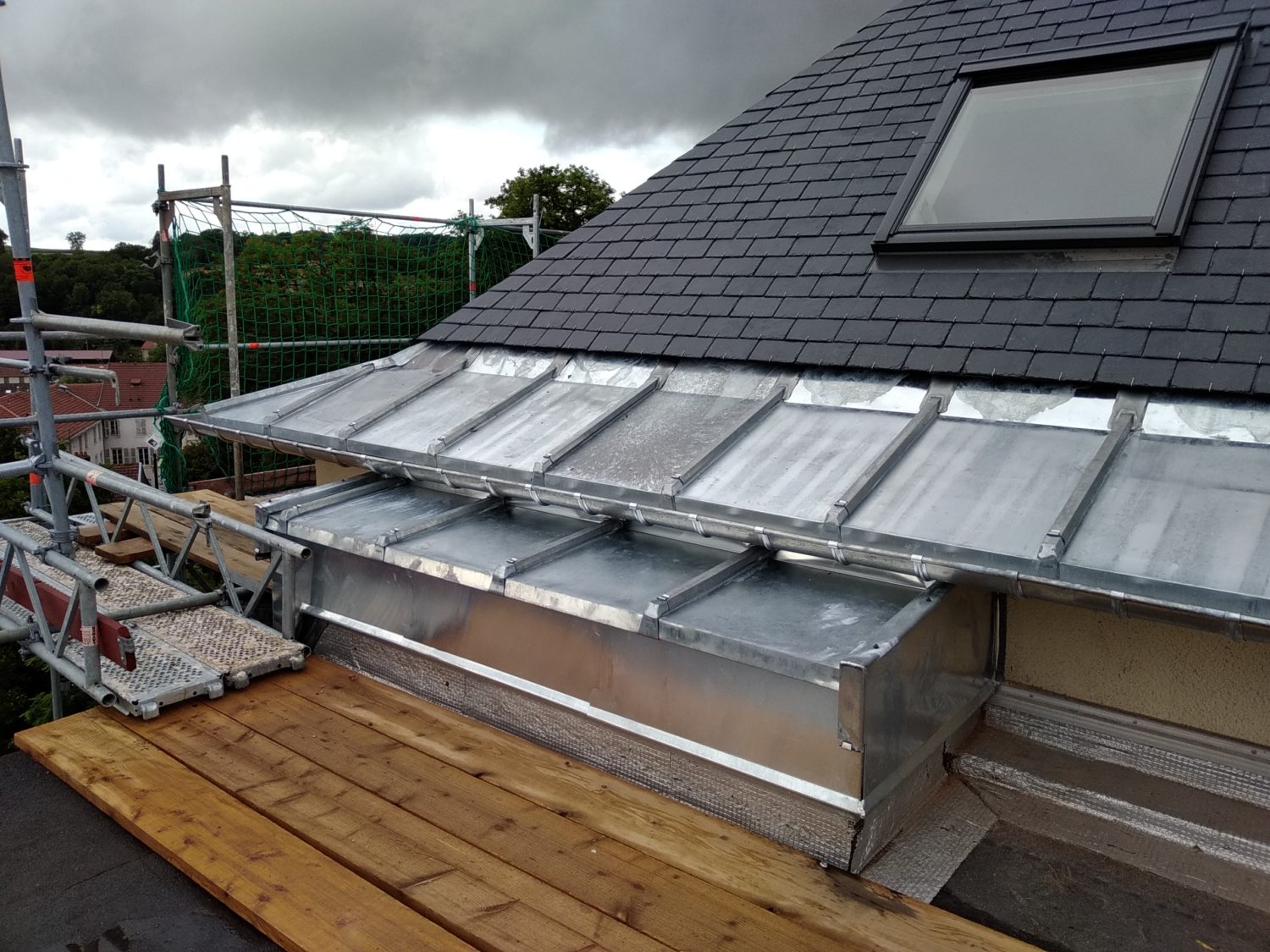

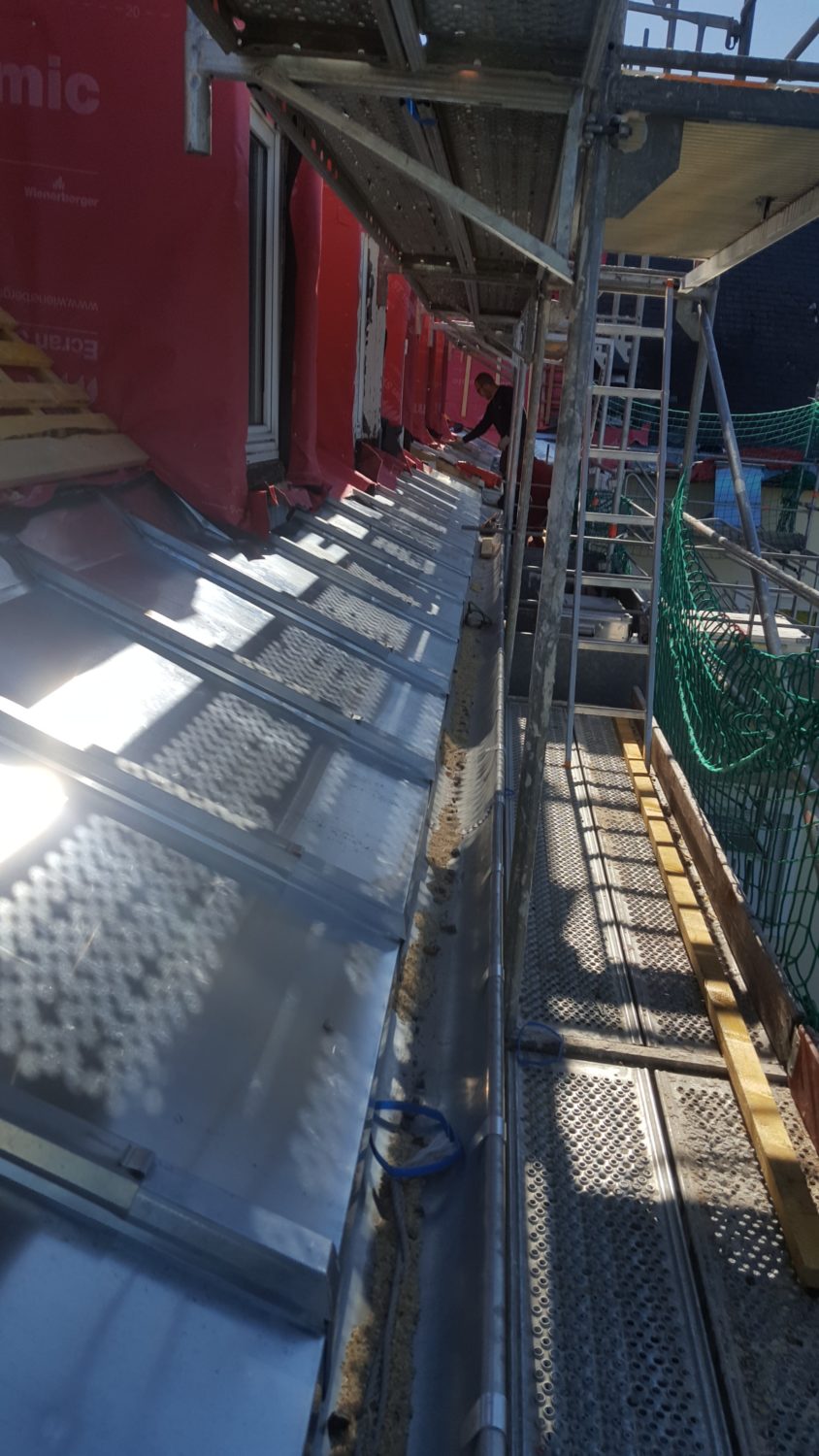

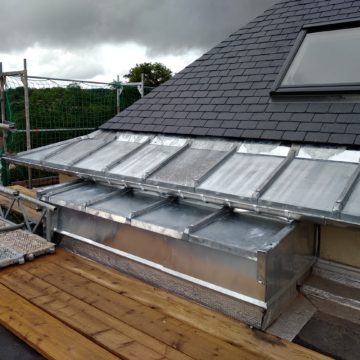

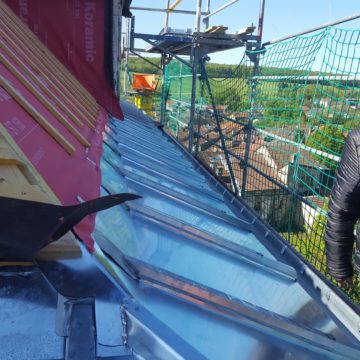

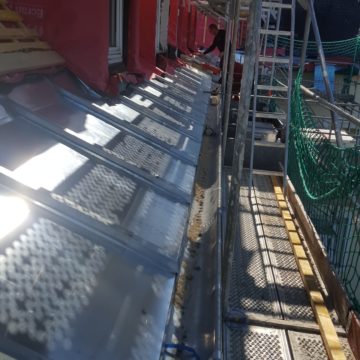

Zinguerie en zinc naturel de chez EL ZINC

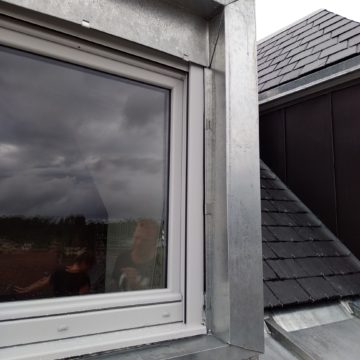

Menuiseries extérieures en PVC de coloris blanc de chez MENUISERIE HATON à CHARMOIS DEVANT BRUYERES

Velux de désenfumage mécanique GGL SEVM (S2076M) dim : 114 x 118 sans déflecteur de chez VELUX pour cage d’escalier y compris raccord non encastré type EDL

Velux version CONFORT type GGL 2076 white finish (modèle à rotation) dim : 78 x 98 de chez VELUX y compris raccord non encastré EDL

Frise d’avant toit en lame à volet en sapin du nord raboté dim : 27 x 90 de chez XILIPAN + mise en peinture par 1 couche de primaire et finition 2 couches en usine
